Peralatan banding Pvc Edge

Peralatan banding Pvc Edge Paramèter lan konfigurasi teknis 1 Model spesifikasi SJ65-28 / 1 2 ngawut diameteripun 65mm 3 skru dawa-diameter rasio 28: 1 4 stres skru jinis skru khusus pvc 5 tong minyak tong terpadu 6 ngawut-awut, tong minyak 38crmoala 7 Pengobin lan Tong-Barrel nitriding perawatan nitiding perawatan 8 Layanan Screw lan Barrel kira-kira 3 taun 9 Daya Motor Frekuensi Variabel Main 18.5kw

Kirim Pitakonan

Deskripsi Produk

Peralatan banding Pvc Edge
Paramèter lan konfigurasi teknis

Evaluasi Proyek

1.1. Informasi dhasar:

bahan mentah	Partikel pvc.
Proses	Dipakani, ekstrusi, mbentuk, traksi, embossing, tumpukan, tes produk lan aplikasi
Ngasilake	30-80kg / h fluktuasi sing cocog karo karakteristik materi lan spesifikasi produk
Werna Mesin	Pickguard Putih & Peteng Putih ing warna oranye utawa langit
Panjaluk pabrik	Konstruksi dhasar, konstruksi, cacah bumi lan tembok bisa digunakake; Krenjang krenjang, forklift lan peralatan angkat liyane; Bahan lan alat instalasi; SPACE: (m * m * m): 18m (dawa) × 1.5m (jembar) × 2,5m (dhuwur);
Supply Voltase	Voltase Persediaan daya: 3-Fase 380V 50Hz Toleransi voltase: 5% / - 5%; Frekuensi: 50hz ± 2% Total Daya: 40kw (LINE Production), Utilisasi nyata 60%
Kabel / pipa / kabel / udhara sing dikompres	Kabel / Kabel: Saka sumber daya kanggo ngontrol garis produksi iki lan kabeh kabel saka kabinet kontrol kanggo saben kabinet mesin; Sumber banyu: 0,5 meter kubik saben jam Udara kompres: 0,4-0.6 PM

1.2 Katentuan Komersial Utama

Jeneng Proyek	Solusi Line Pvc Edge Banding Produksi
Regane	RMB 87,000.00 (Rega Pengiriman Perusahaan)
Cara Pembayaran	30% simpenan, 70% pambayaran lengkap sadurunge dikirim.
Pangiriman	25 dina kerja
Paket	Bungkus film utawa bungkus telanjang
Urip beting	12 wulan
Periode kesahihan	30 dina
Wektu SPOTASI Wektu: 20 23 - 3 - 12

II. Introduksi peralatan

Model piranti	Bahan-bahan Raw Product sing ditrapake	Ngasilake
S j65-28 / 1	Pvc granules	Output: 30-80kg / h (fluktuasi cukup miturut bahan lan kahanan sing beda)
Ukuran Produk	Digawe miturut gambar utawa conto pelanggan

III. Dhaptar peralatan lan kutipan

Nomer Serial	Jeneng	jumlahe	Regane
1	Feeder spiral stainless steel	1 pesawat	0.000 Yuan
2	S J65 Edge Ongrusion Line	1 pesawat	84,000 Yuan
3	Pandhuan operasi	1 porsi
4	Skematis listrik	1 porsi
5	Aksesoris Mesin Plastik	1 porsi

IV. Katrangan ringkes babagan kinerja mesin

Jeneng Produk: Garis produksi Pvc Edge Banding
Item	proyek	Spesifikasi sing dibutuhake
	Range Spesifikasi Produksi	Cocog kanggo Pvc Edge Banding utawa Pvc Corner Line lan Produk profil liyane
	Kapasitas produksi kg / h	3 0- 8 0
	Kacepetan ekstrus maksim m / min	0.5-15
	Dhuwur Pusat Produksi (MM)	1000
	Produksi Produksi Length MM	Udakara 13.000
	Baris produksi pvc Edge banding. S J65-28 / 1 extruder
1	Spesifikasi	S j65-28 / 1
2	Diameter diameter	65 mm
3	Rasio Aspek Screw	28: 1
4	Struktur Screw	Screw Khusus PVC
5	Struktur Tongrel	Laras Integrasi
6	Ngawut-awut, bahan tong minyak	38CroMoala
7	Pangobatan lan Tong Nitriding lan Barrel	Perawatan nitri
8	Urip Screw lan Barrel	Udakara 3 taun
9	Daya motor frekuensi variable variabel	18.5 KW
10	Gearbox	Mesin plastik redah changzhou
11	Daya Pemanas Barrel	16kw
12	Metode penyejukan Barrel	Penyejukan udara
13	Daya penggemar pendapat	4 × 0.18 KW = 0.72 kW
14	Cara Ngoyak	Feeder spiral stainless steel
15	Sistem Kontrol Motor Variabel Main Frekuensi Motor	18.5 Controller konversi KW Frekuensi
16	Host Alat Elektronik	Peralatan listrik pemilihan chint listrik, kontroler suhu cerdas digital, inverter merek sing misuwur, kabinet kontrol listrik listrik sing dibentuk kanthi ergonomis.
17	Tuwenan sumber daya eksternal	Sistem lima-fase lima-phase Kapabilitas kapasitas 50kw \| + 40kw

Jeneng Produk: baris produksi banding pvc Edge banding. Cetakan
Item	proyek	Spesifikasi sing dibutuhake
	Cetakan
1	Bentuk struktural	Kepala mesin blok tumpukan mesin
2	Materi sirah lan inti	45 # quenching lan tempering
3	Ngasilake produk saka spesifikasi lan model sing beda	Ganti ekstrusi mati saka spesifikasi lan ukuran lan piranti sing cocog
4	Cara Pemanasan Mold	Gunakake piring pemanasan utawa pemanas aluminium tanpa discolorasi
5	Urip Layanan Mold	Udakara 3 taun

Jeneng Produk: baris produksi banding pvc Edge banding. Platform pendinginan
Item	proyek	Spesifikasi sing dibutuhake
1	Dawane Tank	2.5m
2	Bahan tray banyu	Stainless steel
3	Daya Motor Gerakan Longitudinal	0,75kw
4	Jinis struktural	Penyembuhan banyu penyejuk, banyu pompa tenaga 1.5kw
5	Stereotype	Jamur shaping banyu
6	Kothak saluran, bahan pipa	Stainless steel
7	Range Gerakan ngarep lan mburi	800 mm
8	Rentang kiwa lan tengen	50 mm
9	Munggah lan mudhun	80 mm

Jeneng Produk: baris produksi banding pvc Edge banding. Mesin Traksi + Embossing
Item	proyek	Spesifikasi sing dibutuhake
1	Cara traksi	Roller
2	Lebar daya traction efektif	200
3	Motor traksi	1.1kw
4	Diameter rollact	150 mm
5	Kontrol Kacepetan	Kontrol Frekuensi
6	Piranti Embossing	Ganti penggulung Embossing sing beda kanggo pola produk emboss beda
7	Cara Clamping	Manual peumatik + manual
Jeneng Produk: baris produksi banding pvc Edge banding. Mesin Mesin
Item	proyek	Spesifikasi sing dibutuhake
1	Cara muter	Torsi motor, jinis disk pindho
2	Dawane rewinding	200-500 meter
3	Nduwurke motor	5n
4	Reel diameteripun	600 mm
5	Cara Ngirim	Mbukak manual

SJ65 / 28 Eksklusif Screw Single	1set
Cetakan	1set
Platform stereotyping	1set
Traktor Embossing	1set
Nduwurke tumpukan	1set

Kasus

Tampilan Produk

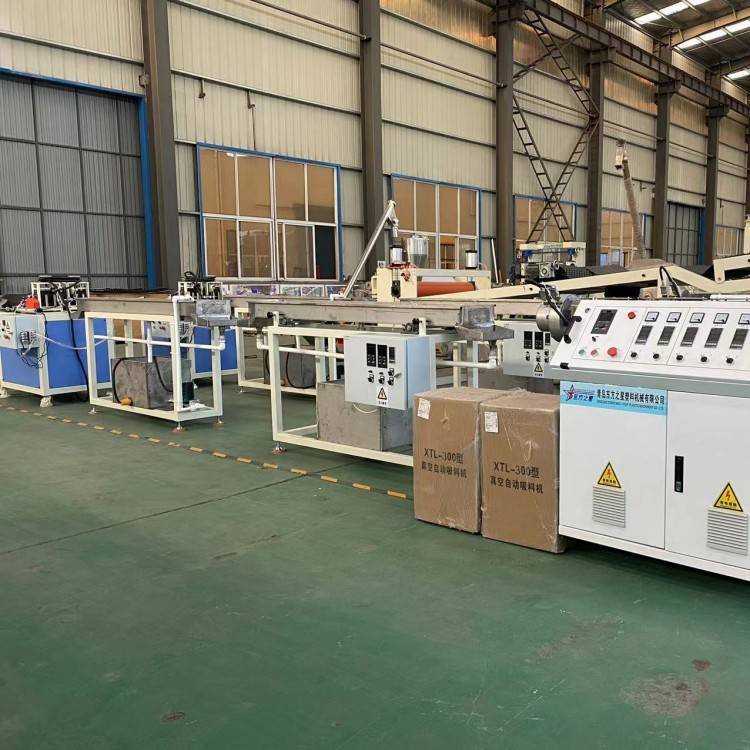

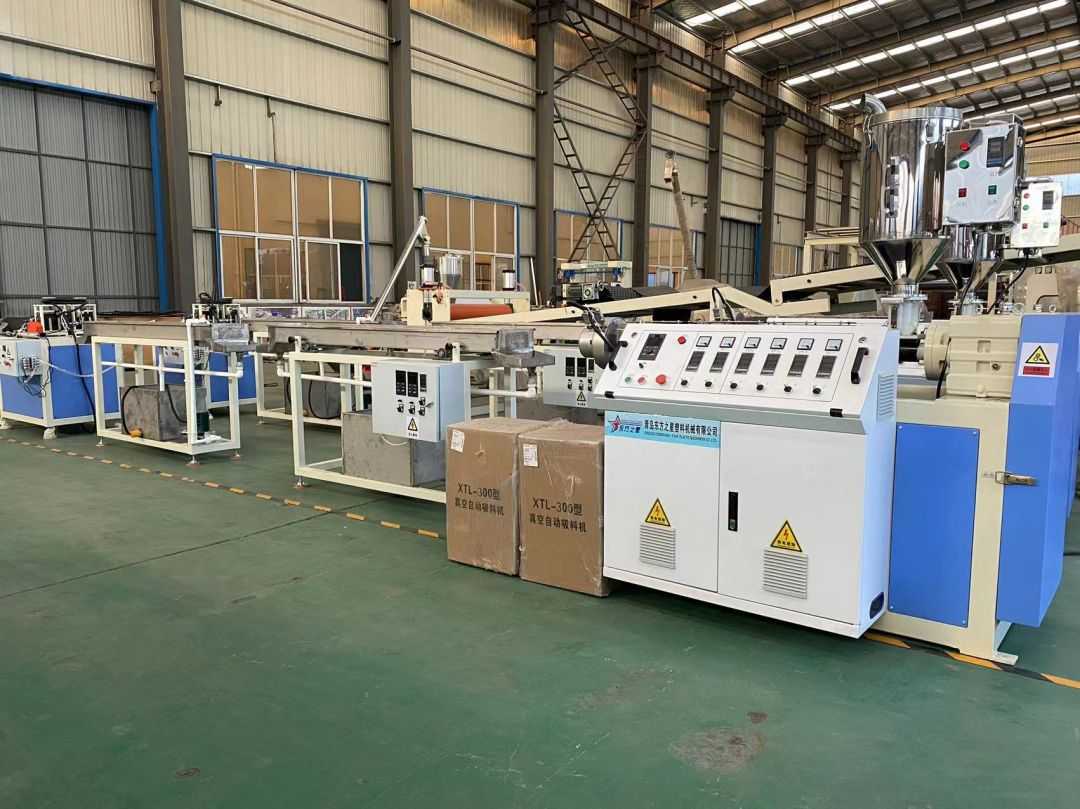

Garis produksi pvc pinggiran jalur.

1 Model spesifikasi SJ65-28 / 1

2 ngawut diameteripun 65mm

3 skru dawa-diameter rasio 28: 1

4 stres skru jinis skru khusus pvc

5 tong minyak tong terpadu

6 ngawut-awut, tong minyak 38crmoala

7 Pengobin lan Tong-Barrel nitriding perawatan nitiding perawatan

8 Layanan Screw lan Barrel kira-kira 3 taun

9 Daya Motor Frekuensi Variabel Main 18.5kw

Item kaping	proyek	Syarat specifikasi
1	Dawane sink diameter	2.4m
2	Bahan piring banyu	Stainless steel
3	Daya motor longitudinal motor	0.55kw
4	Jinis struktural	Semburan banyu kanggo pendinginan, kekuwatan pompa yaiku 0.75kw
5	Rampungake cara	Molding cetakan banyu
6	Badan kothak reservoir, materi pipa	Stainless steel
7	Range ngarep lan mburi	800 mm
8	Nyetel kisaran kiwa lan tengen	50 mm
9	Munggah lan mudhun	80 mm
