Peralatan ekstrusi panel langit-langit PVC

peralatan extrusion panel langit-langit PVC Lini produksi profil nggunakake SJSZ-65/132 seri conical twin-screw extruders, platform vakum stainless steel mbentuk, traktor crawler, mesin terpadu nglereni otomatis, lan flipping unloading rak. Platform mbentuk dilengkapi pompa vakum tekanan dhuwur lan pompa banyu, sing bisa diatur kanthi papat dimensi. Traktor dijepit pneumatik. Mesin nglereni dawa tetep otomatis nggunakake switch travel kanggo nglereni dawa tetep. Rak tumpukan dawane 6 meter, digawe saka stainless steel, lan dibalik kanthi pneumatik.

Kirim Pitakonan

Deskripsi Produk

Lini Produksi peralatan ekstrusi panel langit-langit PVC

Lini produksi profil nggunakake SJSZ-65/132 seri conical twin-screw extruders, platform vakum stainless steel mbentuk, traktor crawler, mesin terpadu nglereni otomatis, lan flipping unloading rak. Platform mbentuk dilengkapi pompa vakum tekanan dhuwur lan pompa banyu, sing bisa diatur kanthi papat dimensi. Traktor dijepit pneumatik. Mesin nglereni dawa tetep otomatis nggunakake switch travel kanggo nglereni dawa tetep. Rak tumpukan dawane 6 meter, digawe saka stainless steel, lan dibalik kanthi pneumatik.

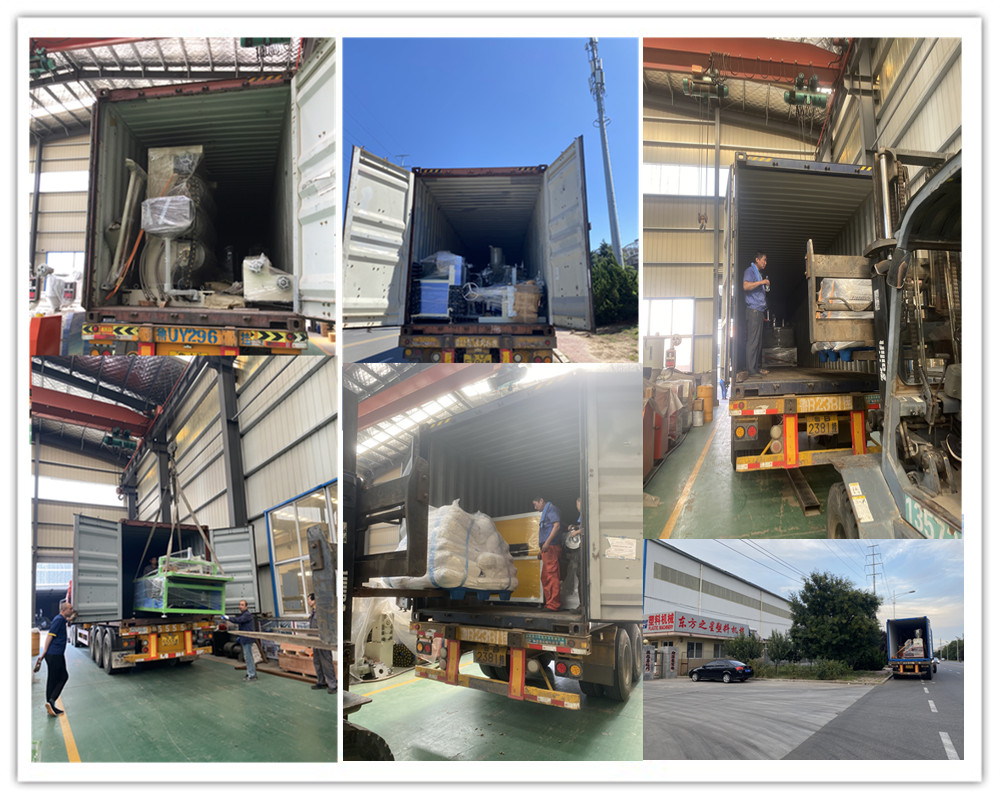

kasus

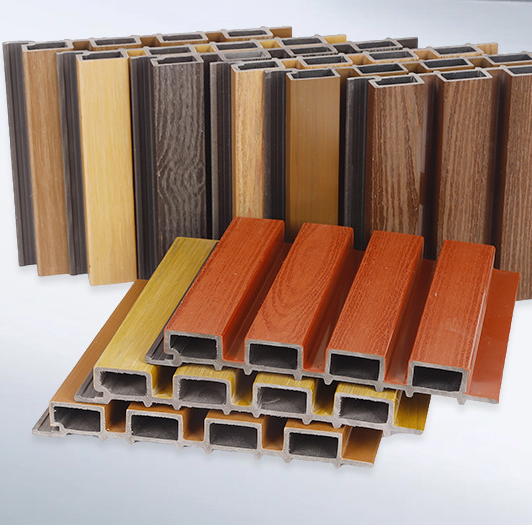

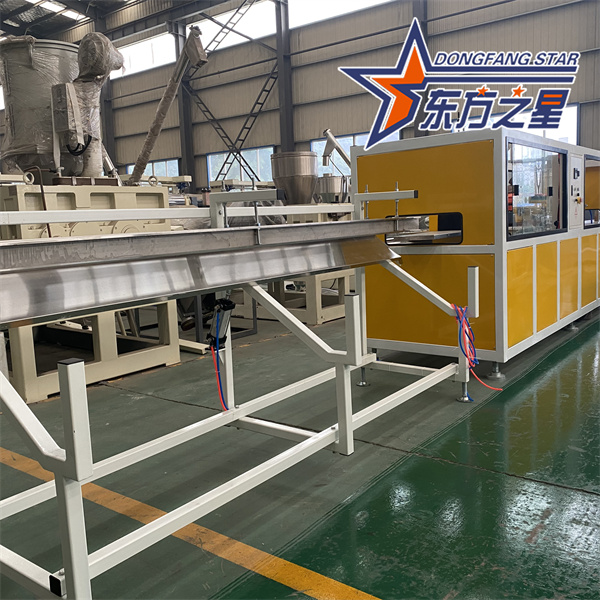

tampilan produk

proyek	parameter teknis

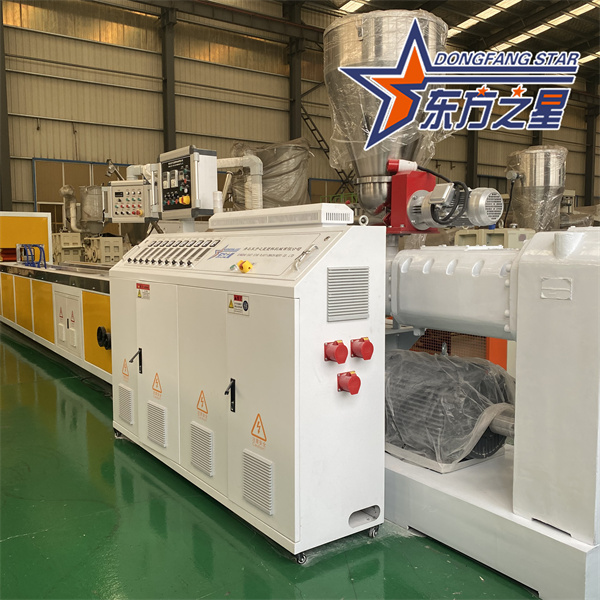

mesin utama
kabinet kontrol listrik	* Saklar udara: Chint * Kekandelan baja sing digunakake ora kurang saka 1,5 mm, lan kabeh komponen listrik saka merek terkenal
Volume produksi (kg/jam)	100-200 (beda-beda kanthi volume ekstrusi sing beda-beda saka bahan olahan lan kahanan operasi)
ukuran (mm)	3670 x 1500 x 2350 mm
bobot (kg)	3000 kg
Pengukuran otomatis lan hopper pakan	Bahan: stainless steel
garis transmisi daya	sistem telung fase papat kabel
Pengontrol suhu, kanthi mandeg darurat lan fungsi perlindungan	Tabel kontrol suhu cerdas Fungsi weker proteksi over-current Sistem proteksi kakehan voltase dhuwur.
fitur	Gunting dhuwur, efek plasticizing apik, output dhuwur (100-160kg / h) kacepetan extrusion profil saka ukuran sing cocog kanggo nyukupi syarat output saka baris produksi. Bahan manufaktur tingkat dhuwur lan bagean sing tahan lama duwe sifat kasar.
Carane data panel operasi ditampilake	tampilan digital
Screw: kualitas dhuwur alloy 38CrMoAIA nitride lapisan kekandelan 0.7mm, lumahing atose HV940, Ra0.4um merek kondhang China
diameteripun (mm)	65/132 mm
dawa aktif (mm)	2140 mm
jumlah	Pasal 2
wujud	lancip
Kacepetan Kacepetan (r/min)	1~34 (Dioutward)
Drum paduan kualitas tinggi 38CrMoAIA nitride lapisan ketebalan 0.7mm, kekerasan permukaan HV940, Ra0.4um
Tipe silinder mesin	piranti monolitik
Metode pemanasan	Casting ring pemanasan aluminium
Jumlah area pemanasan	Wilayah 4
daya panas (kw)	30Kw(11/4/6/8)
kisaran suhu (℃)	50~350 ℃
Jumlah area cooling	3 Kab
Inti aliran gabungan	45 #, lumahing interior dilapisi krom
dalan coolant	Kipas angin 3X250w digawe adhem
medium cooling	hawa
jaminan kualitas	Urip layanan luwih saka 10.000 jam
Metode penanganan drum mesin	Double-alloy atose HRC 55-62
2. Sistem drive lan sistem deceleration
Daya motor penggerak utama	37kw, motor merek terkenal Shandong
Cara kerja motor utama	Motor asynchronous telung fase, langsung disambungake menyang gearbox, motor kanthi gubernur konversi frekuensi variabel
Kacepetan mesin utama drive utama	30 ~ 1400r / min
Merk gear box	Kothak gear torsi dhuwur horisontal, gear cenderung untu keras
roda gigi	Perawatan infiltrasi nitrogen, bahan gear yaiku 20CrMoTi
kothak tiket proyek	Rong poros pengurangan kothak distribusi didorong dening gear taical
Mode regulasi kacepetan motor utama	Regulasi kacepetan AC
3. Sistem pompa vakum
jinis	pompa vakum ring banyu
daya motor	3 kw
Mode kerja motor	motor asinkron telung fase
gelar vakum	0~-0.8pa
pompa vakum	Tingkat exhaust: 60m³ / jam

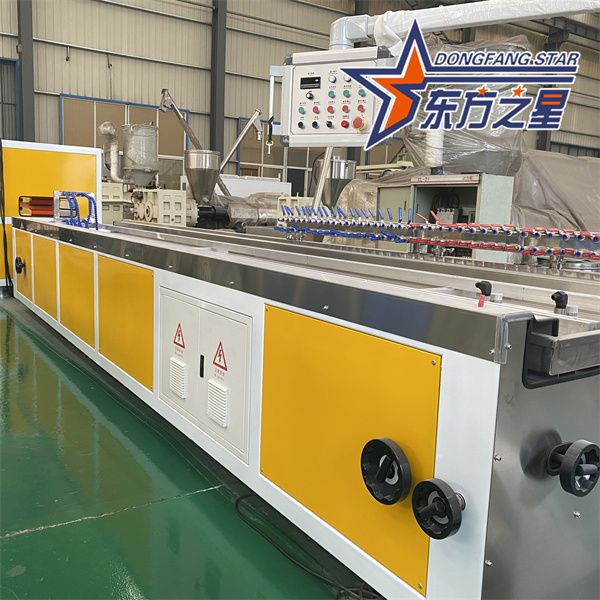

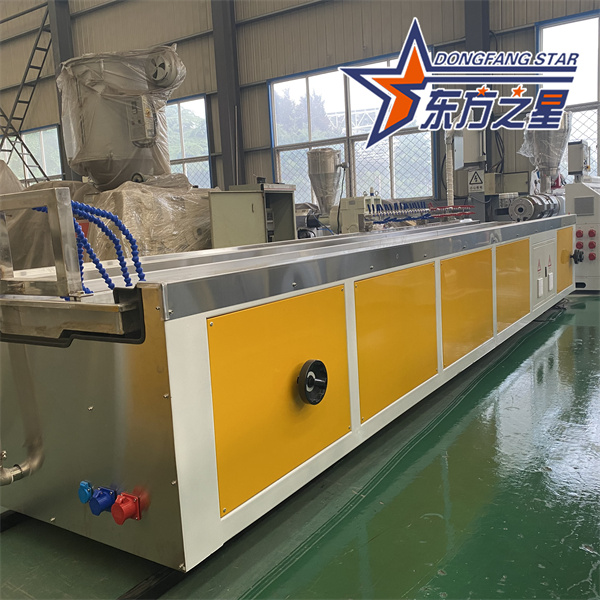

1. 240 Tabel setelan vakum

ukuran (mm)	400012001475mm (kalebu ukuran rel guide)
Bahan piring banyu	baja tahan karat
Jumlah nozzle udhara lan nozzle banyu	Udakara 60
Pindhah motor sadurunge lan sawise	0.75KW (1 set)
pompa banyu	3KW
Tipe pompa vakum	Pompa vakum ring banyu
Daya pompa vakum	kalih, 4kw
derajat vakum (Mpa)	0~-0.8pa
Posisi lan mode sambungan saka nozzle uap banyu	Lokasi: loro-lorone saka tataran setelan: jinis tetep
Mode pangaturan dhuwur tengah	Manual cacing koklea
kabinet kontrol	1, operasi gampang. 2, Elinga tabel setelan sadurunge lan sawise pangaturan listrik, pangaturan munggah lan mudhun manual. 3, Perkakas listrik digawe saka Chint 4, Kabeh motor duwe proteksi beban sing berlebihan.
Volume lan jumlah tank banyu	Udakara 150L

Parameter spesifikasi umum

Penyetor banyu otomatis lan kontrol got

Tabel vakum 1

Pindhah 700mm mm lan maju

Ngiwa lan tengen fine-tuning ± 30mm

Cakram banyu digawe saka stainless steel

Pipa lan peralatan njaba gampang dipasang lan diowahi kanthi gampang.

Kabeh pipa njaba kanggo pasokan banyu lan saluran banyu digawe saka pipa baja galvanis ukuran 1 "-2".

katon apik

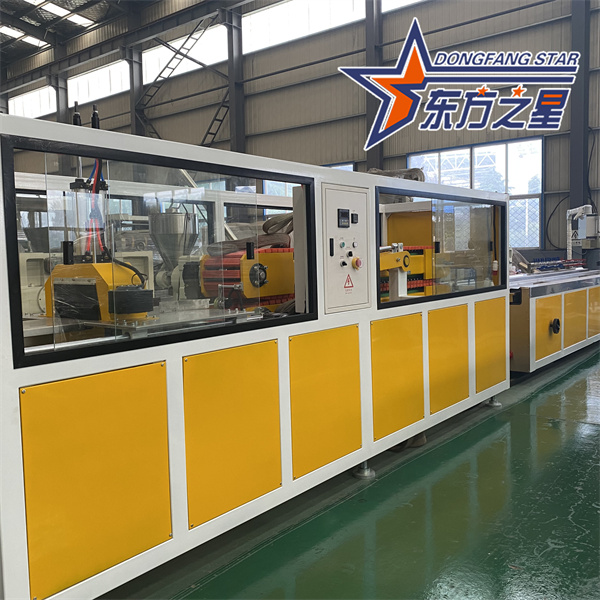

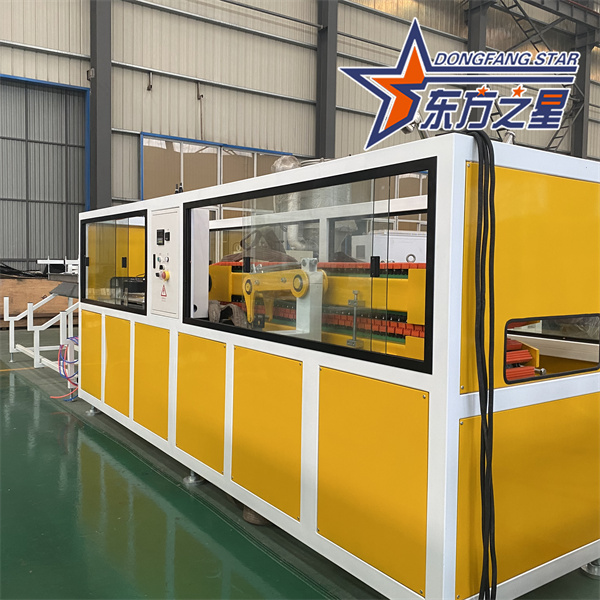

2. Traktor Crawler

Panjang, X lan amba (mm)	1800mm x 1500mm x 1700mm
Kacepetan traksi (m / min) tarik drawbar maksimum	0,8-5 m / min 4000 N
Daya motor traksi (kw)	2,2kw x 1
Lacak dalan	pneumatik
Mode sambungan motor	sambungan lintang
nomer motor	1
kacepetan motor	10 ~ 1450r / min
Lacak dawa efektif	1500 mm
Regulasi kacepetan motor	AC motor, regulasi kacepetan inverter
Nyambungake mode karet lan trek	Cepet disambungake kanthi sekrup, gampang dipasang lan dicopot
Karakteristik blok traksi	Gabungan karo blok karet lan baja Q235A, kanthi daya tahan sing apik lan tahan nyandhang
Mode clammode	kontrol pneumatik
Dhuwur tengah traktor	1000 ± 50 mm, luwes, kacepetan traksi sinkron.
Tekanan udara sing dikompres	0,5 ~ 0,7 Mpa
Metode pengisian bahan bakar rantai	Tambahan manual
kabinet kontrol Bagian silinder & pneumatik	Bagian listrik: Chint Silinder digunakake dening Yadke
Kabeh bagean pneumatik: Yadker × Pengontrol traktor ana ing papan kontrol vakum × Lawang lan kothak ing sisih liyane diprodhuksi karo kekandelan saka 1,5mm piring baja. × Penampilan traktor apik banget.

Otomatis Cutting Mesin Integrasi

3. Mesin pemotong: 1.200 MM X 1160 MM X 1600 MM
Mode tekanan Akurasi nglereni Cut dhuwur Cut daya motor	sirkuit pneumatik ≤2mm ≤150mm 1,5 kw
jembaré potong maksimum	260 mm
metode meter	ngalih fotolistrik
Tekanan kompresi udara	0,5 ~ 0,7 Mpa
